■ 金屬、非金屬、非金屬仿真聲屏障施工安裝

     一般要求

     金屬、非金屬、非金屬仿真聲屏障施工安裝分二個階段，包含鋼材立柱結構的安裝及聲屏障的安裝。

     鋼材立柱結構的安裝

     安裝聲屏障應從立柱開始，H型鋼立柱安裝前，應現場核實預埋地腳螺栓的間距及位置，如有需要應作適當?shù)恼{(diào)校。

     立柱連接底板的預留孔孔徑，可稍微比連接螺栓的直徑大一些，以方便位置調整，利用墊片等輔助物調校立柱的垂直度，立柱通過連接螺栓與基礎連接定位后，立柱的垂直度應在±2mm/m以內，立柱的間距應在設計標準的±5mm/m以內。將H型鋼立柱臨時吊裝到基礎預埋地腳螺栓上，調整工字鋼立柱的位置、高度、垂直度及立柱與立柱之間的間距，收緊預埋螺栓螺母將立柱固定在基礎上。

■  金屬、非金屬、非金屬仿真聲屏障結構的安裝

安裝前應對鋼材立柱結構的凈空尺寸、垂直度、軸線弧度以及其他可能影響施工安裝的結構設施等進行現場檢測，發現不符合要求或與聲屏障安裝有沖突的，應進行相應的處理。

聲屏障安裝前應首先在一定距離上放好控制線，從下到上施工，以便更有效地控制聲屏障板在垂直及水平線上的平整度，從而保證聲屏障板的整體裝飾效果。

為確保聲屏障準確接合及確保連接強度，定位金屬構件的安裝位置以及定位伸出長度應在設計標準的 ±3mm以內。

施工過程中必須采取適當?shù)谋Ｗo措施，以防止聲屏障的損壞和污染，如發現水泥漿或其他污染物濺在聲屏障板的表面時，應即時清洗干凈，以保證聲屏障板的吸聲性能以及外觀效果。

聲屏障安裝完成后，要檢查聲屏障板與立柱結構的連接強度，以確保連接安全牢固，如發現有松動不穩的情況，應及時處理更換。

■  CEMCOM吸聲裝飾板施工安裝

         一般要求

CEMCOM吸聲裝飾板是利用結構膠通過膨脹螺栓與結構物連接定位的，安裝時要注意膨脹螺栓與混凝土背板的牢固連接、結構膠的攪拌均勻、預留安裝孔的填充飽滿等。

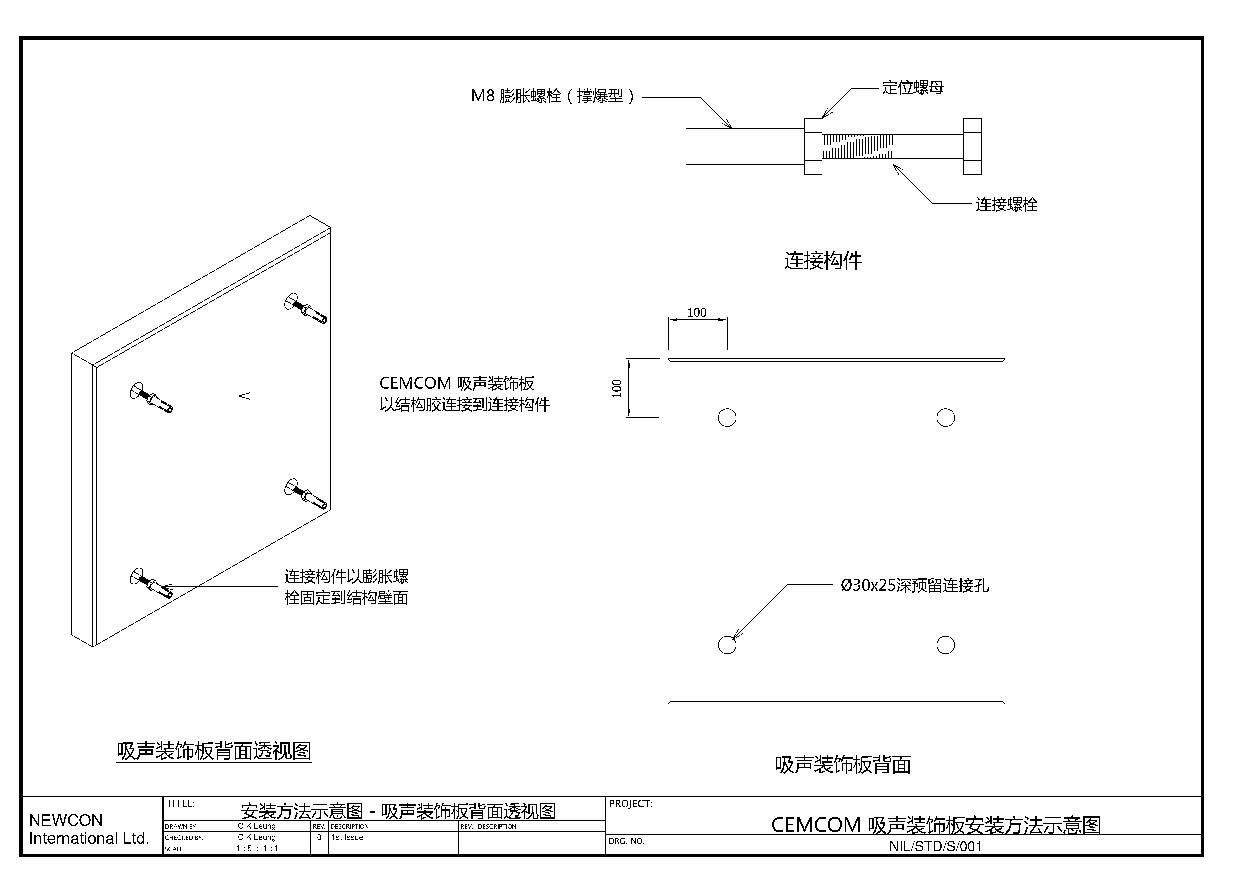

CEMCOM吸聲裝飾板的具體安裝方法可參照附圖《CEMCOM吸聲裝飾板安裝方法示意圖》。

  CEMCOM吸聲裝飾板安裝方法示意圖

安裝方法

安裝前應對混凝土背板整體結構的凈空尺寸、垂直度、軸線弧度、預埋件及預留孔的位置、槽洞以及其他可能影響施工安裝的結構設施等進行現場檢測，發現不符合要求或與CEMCOM吸音裝飾板安裝有沖突的，應進行相應的處理。

CEMCOM吸音裝飾板安裝前應首先在一定距離上放好控制線，從下到上施工，以便更有效地控制CEMCOM吸音裝飾板在垂直及水平線上的平整度，從而保證CEMCOM吸音裝飾板的整體裝飾效果。

在設計位置上按要求安裝CEMCOM吸音裝飾板的定位膨脹螺栓，定位膨脹螺栓的安裝方向應稍微向上傾斜，以防止當壁面出現滲水情況時，水珠沿定位膨脹螺栓流到CEMCOM吸音裝飾板的背面。

為確保CEMCOM吸音裝飾板與定位膨脹螺栓的準確接合及確保連接強度，定位膨脹螺栓的安裝位置以及定位伸出長度應在設計標準的 ±3mm以內。

調整連接螺栓使連接螺栓的外露部分在同一平或弧面上以保證CEMCOM吸音裝飾板的最終整體裝飾效果，鎖緊定位螺母以定位連接螺栓。

按設計樣式從下到上安裝CEMCOM吸音裝飾板，注意控制CEMCOM吸音裝飾板的整體外觀平整度，按現場需要剪裁切割在首尾收口、安全門框以及需要修邊處理等位置的特殊板塊并進行安裝。

注意在結構膠連接牢固前保證CEMCOM吸音裝飾板的穩定以確保連接強度。

   施工過程中必須采取適當?shù)谋Ｗo措施，以防止CEMCOM吸音裝飾板的損壞和污染，如發現水泥漿或其他污染物濺在CEMCOM吸音裝飾板的表面時，應即時清洗干凈，以保證CEMCOM吸音裝飾板的吸聲性能以及外觀效果。

CEMCOM吸音裝飾板安裝完成后，要檢查CEMCOM吸音裝飾板與定位膨脹螺栓的連接強度，以確保CEMCOM吸音裝飾板與定位膨脹螺栓的連接安全牢固，如發現有松動不穩的情況，應及時處理更換。

質量檢驗

    產品質量

應按合同上對CEMCOM吸音裝飾板的材料及性能指標要求，提供相應的檢測報告以證明提供的產品符合合同上的要求，檢測報告并應由認可的國家級權威試驗所出具。

   施工質量

CEMCOM吸聲裝飾板的安裝應符合本規范及合同中的相關要求，CEMCOM吸聲裝飾板整體表面應平整順直、潔凈無污、無明顯色差，整體縫隙直順、寬窄均勻、陰陽角方正、收邊規整、弧面圓順。

    除按合同中的相關要求外，CEMCOM吸聲裝飾板還應以3m高為一層、每10m為1段，按附件《CEMCOM吸聲裝飾板檢測項目及允許偏差范圍》中適用的檢測項目檢測，檢測項目中的實測值應在相應的允許偏差范圍內。

 CEMCOM吸聲裝飾板檢測項目及允許偏差范圍
